CÁCH SỬ DỤNG MÁY THUỶ BÌNH & XỬ LÝ CÁC LỖI THƯỜNG GẶP MỚI NHẤT
Hướng Dẫn Cách Sử Dụng Máy Thủy Bình & Xử Lý Lỗi Thường Gặp Khi Mới Sử Dụng Máy Thuỷ bình
Trắc Địa Sài Gòn – Đơn vị chuyên cung cấp máy thủy bình, máy RTK chính hãng. Bài viết này sẽ hướng dẫn bạn sử dụng máy thủy bình chính xác từ A-Z, kèm cách tính cao độ, đọc mia, và khắc phục 7 lỗi phổ biến. Đảm bảo kết quả đo đạc tối ưu cho mọi công trình!

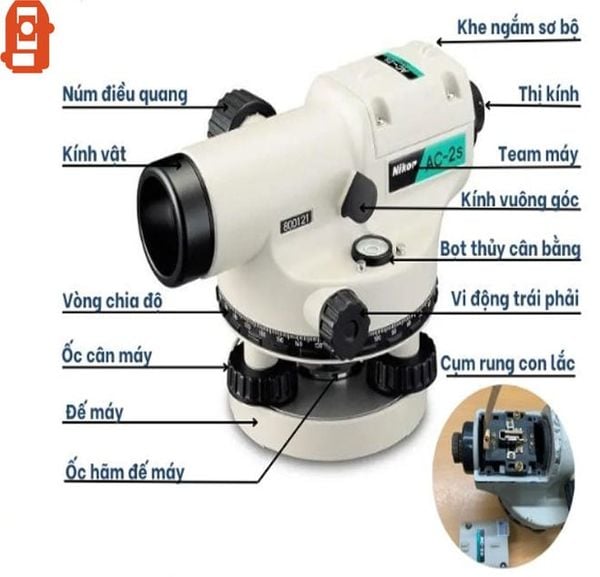

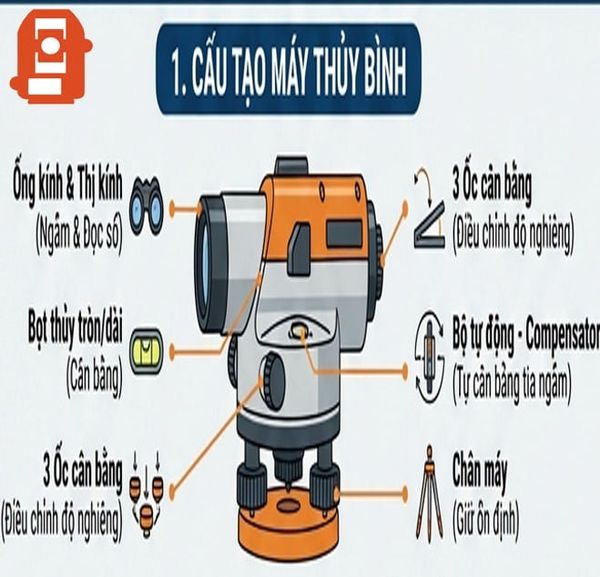

1. Cấu Tạo Máy Thủy Bình
Máy thủy bình gồm các bộ phận chính:
- Ống kính và thị kính: Ngắm mục tiêu, đọc số liệu trên mia.
- Bọt thủy tròn/ống thủy dài: Cân bằng máy.
- 3 ốc cân bằng: Điều chỉnh độ nghiêng.
- Bộ tự động (Compensator): Tự cân bằng tia ngắm.
- Chân máy: Giữ máy ổn định.
2. Cách Sử Dụng Máy Thủy Bình Chi Tiết

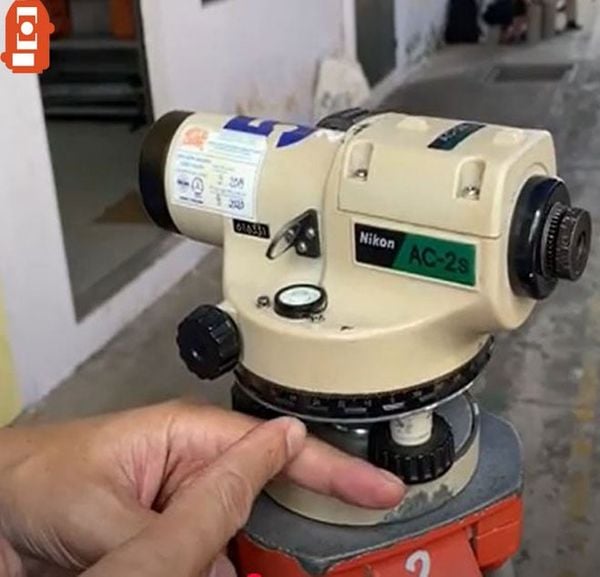

Bước 1: Kiểm Tra Máy Trước Khi Đo
- Kiểm tra 3 ốc chân máy: Đảm bảo không rơ lỏng.
- Kiểm tra bọt thủy: Xoay máy 360°, nếu bọt thủy luôn nằm trong vòng tròn → Đạt chuẩn.
- Kiểm tra Compensator:
- Cân máy, ngắm 1 điểm cố định.
- Vặn nhẹ ốc cân, nếu điểm ngắm không lệch → Compensator hoạt động tốt.
Bước 2: Cân Máy Đúng Kỹ Thuật

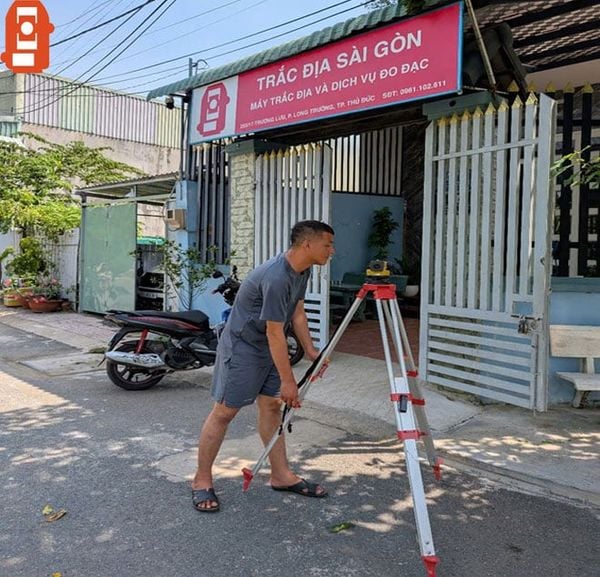

- Đặt chân máy trên nền phẳng, mở rộng đến chiều cao ngang ngực.
- Hiệu chỉnh sơ bộ: Nếu máy nghiêng, dùng ốc chân máy hạ thấp chân bên cao.
- Cân chỉnh tinh bằng 3 ốc:
1. Vặn đồng thời 2 ốc ngược chiều nhau để đưa bọt thủy vào tâm.
2. Xoay máy 90°, dùng ốc thứ 3 cân bằng lại.
Bước 3: Đo Đạc & Đọc Mia
- Ngắm mia:
- Chỉnh thị kính cho lưới chữ thập rõ nét.
- Vặn nút điều quang để hình ảnh mia sắc nét.

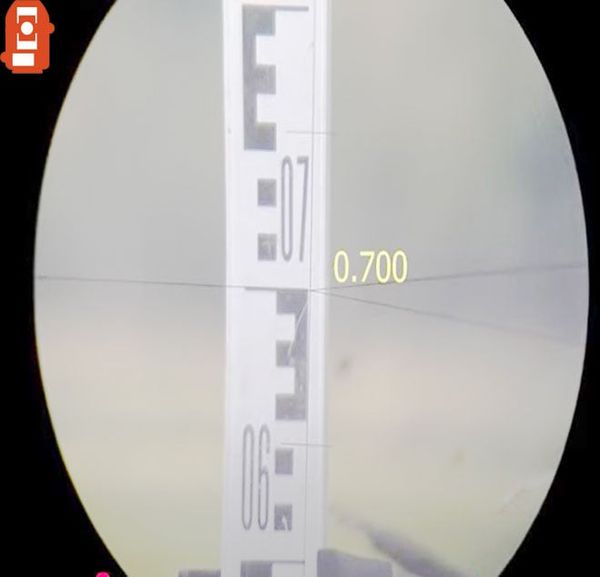

- Cách đọc số trên mia:
- 2 số đầu (m và dm): Đọc từ vạch đỏ/đen gần nhất.
- 2 số sau (cm và mm): Đọc theo khấc chia trên mia.
Ví dụ: Số đọc chỉ giữa = (Chỉ trên + Chỉ dưới) / 2.
Bước 4: Tính Toán Cao Độ
- Công thức tính chênh cao:
\( h = a - b \)
Trong đó:
- \( a \): Số đọc mia tại điểm gốc (đã biết độ cao).
- \( b \): Số đọc mia tại điểm cần xác định.
- Độ cao điểm mới:
\( H_{mới} = H_{gốc} + h \)
Ví dụ thực tế:
- Mia tại A: 1.413m, mia tại B: 1.068m → \( h = 0.345m \).
- Nếu \( H_A = 10.000m \) → \( H_B = 10.000 + 0.345 = 10.345m \).
Xem Giá Máy Thuỷ Bình Mới Nhất 2025

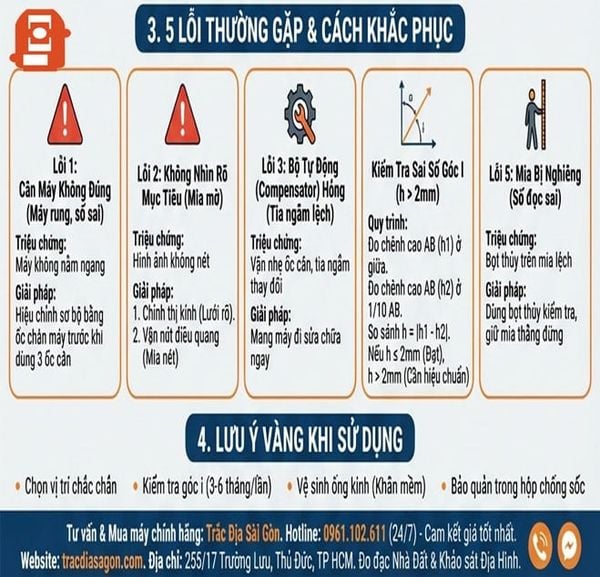

3. 5 Lỗi Thường Gặp & Cách Khắc Phục
Lỗi 1: Cân Máy Không Đúng Cách
- Triệu chứng: Máy rung lắc, số liệu sai lệch.
Khi tiến hành cân máy cần đặt 3 chân chắc và máy ở vị trí tương đối nằm ngang. Trường hợp địa hình phức tạp đặt máy ko thể ở vị trí tương đối nằm ngang cần cân chỉnh sơ bộ bằng ốc chân máy (Lưu ý khi máy đang nghiêng lệch nhiêu ko được sử dụng ốc cân máy vặn cố sẽ bị trượt ren có thể dẫn tới rồi ốc cân ra khỏi máy).
- Giải pháp:
Khi cân máy ở vị tí tương đối nằm ngang ta mới cân máy chính xác bằng 3 ốc cân máy.
Hiệu chỉnh sơ bộ bằng ốc chân máy trước khi dùng 3 ốc cân.
Lỗi 2: Không Nhìn Rõ Mục Tiêu
- Triệu chứng: Hình ảnh mia mờ, không đọc được số.
Khi bắt vào mục tiêu không vội chỉnh nút điều quang ngay mà phải điều chỉnh nút thị kính sao cho lưới chỉ chữ thập rõ nét sau đó mới điều chỉnh nút điều quang cho rõ nét mục tiêu.
- Giải pháp:
1. Chỉnh thị kính đến khi lưới chữ thập rõ.
2. Vặn nút điều quang để làm nét mia.
Lỗi 3: Bộ Tự Động (Compensator) Hỏng
- Triệu chứng: Tia ngắm thay đổi khi vặn ốc cân.
Kiểm tra bộ lắc tự động của máy còn hoạt động tốt không.
Cân máy sao cho bọt thuỷ nằm giữa vòng tròn, bắt vào mục tiêu ngắm rõ nét. Dùng ốc cân vê trái, phải mà tia ngắm không bị thay đổi là bộ lắc còn hoạt động tốt. Trường hợp vê nhẹ trái hoặc phải mà tia ngắm nằm ngang thay đổi chứng tỏ bộ lắc tự động bị hư cần đem đi sửa chữa ngay, nếu cố đo sẽ dẫn tới kết quả không chính xác.
- Cách kiểm tra:
- Cân máy, ngắm 1 điểm.
- Vặn nhẹ ốc cân → Nếu điểm ngắm lệch, compensator hỏng.
- Giải pháp: Mang máy đến điểm sửa chửa máy thuỷ bình.

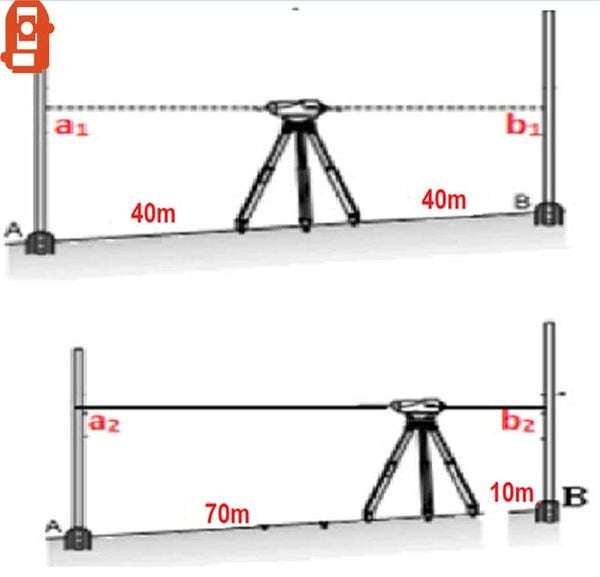

4. kiểm tra sai số góc I của máy thuỷ bình
Chọn khu đất tương đối bằng phẳng. đánh dấu cố định 2 điểm A và B. Khoảng cách AB khoảng 70, 80m
Đặt máy ở giữa A và B, cân máy, quay máy về mia dựng tại A đọc được số đọc là a1, Quay máy về B đọc được số đọc trên mia tại B là b1
Tính chênh cao giữa 2 điểm A và B:
h1=a1-b1
Đặt máy tại điểm bằng 1/10 khoảng cách AB (ví dụ AB=80m, đặt máy cách A là 70m, cách B là 10m. cân máy, quay máy về A đọc được số đọc là a2, quay máy về B đọc được số đọc b2.
Tính chênh cao giữa 2 điểm A và B
h2=a2-b2
So sánh chênh cao giữa 2 điểm A, B qua 2 lầ đo.
h=h1-h2
Sai số góc I của máy (h), nếu h≤2mm ( đạt) có thể sử dụng tiếp, nếu sai lớn hơn 2 mm cần đem máy tới các cơ sở kiểm nghiệm hiệu chuẩn lại. tránh sai số khi sử dụng máy.
Lỗi 5: Mia Bị Nghiêng
- Triệu chứng: Số đọc không chính xác.
- Giải pháp:
- Dùng bọt thủy trên mia để kiểm tra độ thẳng đứng.
- Yêu cầu người cầm mia giữ cố định.
4. Lưu Ý Vàng Khi Sử Dụng Máy Thuỷ Bình
- Chọn vị trí đặt máy: Tránh nền đất yếu, rung lắc.
- Kiểm tra góc i định kỳ: 3-6 tháng/lần.
- Vệ sinh ống kính: Dùng bàn chải mềm, khăn chuyên dụng.
- Bảo quản máy: Đựng trong hộp chống sốc, tránh ẩm ướt.
Với hướng dẫn này, bạn đã nắm vững cách sử dụng máy thủy bình và xử lý mọi lỗi kỹ thuật. Nếu cần tư vấn hoặc mua máy chính hãng, liên hệ ngay Trắc Địa Sài Gòn qua hotline 0961.102.611(Tư vấn 24/7) – Cam kết giá tốt nhất thị trường, hỗ trợ kỹ thuật 24/7!
Xem Bảng Giá Máy Thuỷ Bình Tại Đây
Bài viết được biên tập bởi đội ngũ kỹ thuật Trắc Địa Sài Gòn – Đơn vị 15 năm kinh nghiệm cung cấp thiết bị trắc địa uy tín!
